不用羡慕特斯拉FSD，你也能在无人机上复现视觉端到端｜Ubuntu复现教程

看过上篇天津大学的YOPO论文解读了吗？YOPO通过端到端轨迹规划将延迟降至毫秒级，驱动无人机高速、稳定自主飞行。

我们已经在SU17上实现了YOPO算法的复现，现将复现教程分享给大家，我们将连载三条复现教程包含：Ubuntu训练/仿真、Prosim训练/仿真、真机复现，请大家持续关注！

本文主要介绍基于Ubuntu平台的训练及仿真复现教程，跟着教程就能顺利跑通，在自己无人机上轻松实现视觉端到端飞行。

文末还附有论文与代码链接，方便您一键直达。如果本文对您有所帮助，欢迎在文末三连：点赞、转发和推荐，支持我们继续创作更多优质内容！

01 环境部署

安装Conda、ROS、CUDA、系统库倚赖项

Conda下载链接:

https://www.anaconda.com/download/success

ROS快捷安装链接:

wget http://fishros.com/install -O fishros && . fishros

CUDA链接：

https://developer.nvidia.com/cuda-toolkit-archive

系统库依赖项：


sudo apt-get update && sudo apt-get install -y --no-install-recommends \
   build-essential \
   cmake \
   libzmqpp-dev \
   libopencv-dev \
   libpcl-dev

02 环境变量

将catkin工作区的来源添加为FLIGHTMARE_PATH环境变量


echo "export FLIGHTMARE_PATH=~/YOPO" >> ~/.bashrc
source ~/.bashrc

03 路径修改

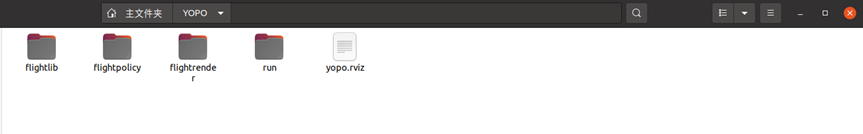

将YOPO压缩包放在用户目录下并解压：

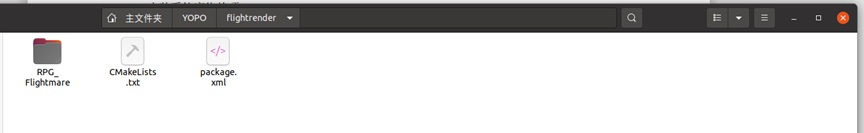

将RPG_Flightmare文件夹放在flightrender目录下，结构如下图所示:

04 创建Python环境

利用conda创建python环境(因已存在yopo，故用yopo_test演示)

conda create --name yopo python=3.8

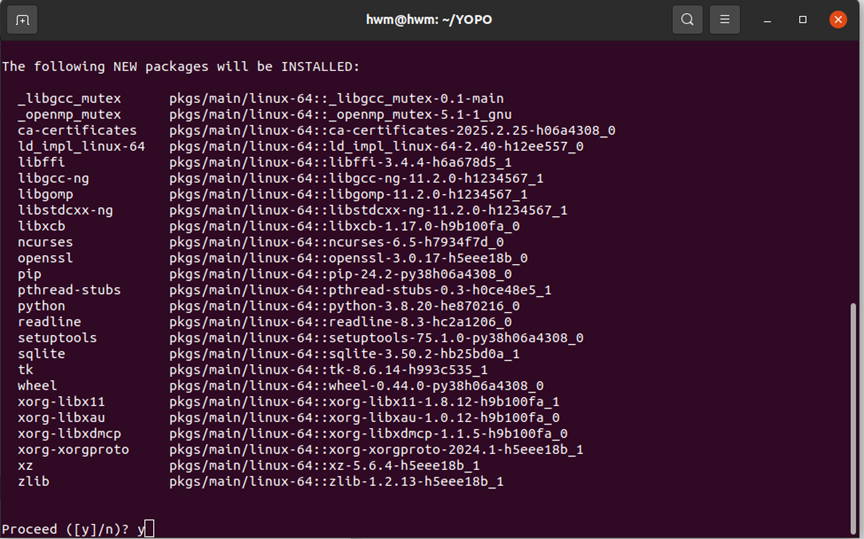

下载好后如下图所示，并使用conda activate yopo激活：

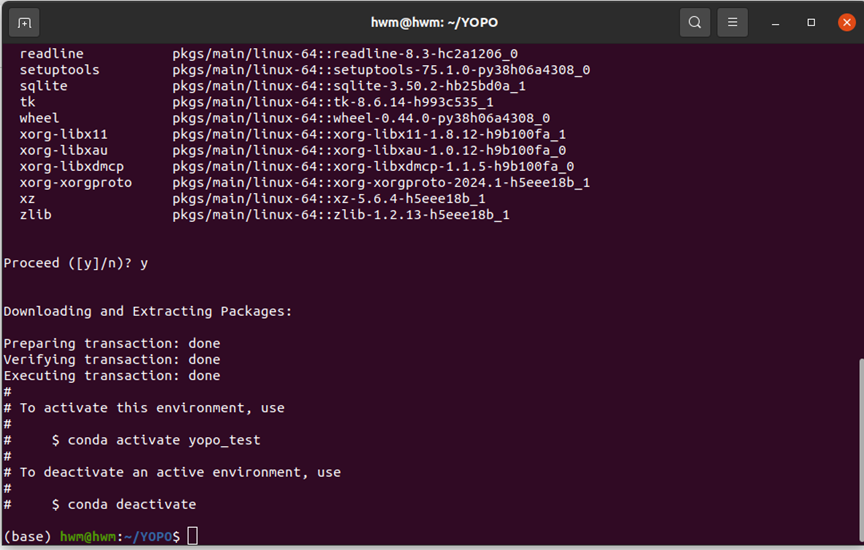

激活后如下图所示：

05 配置Python环境

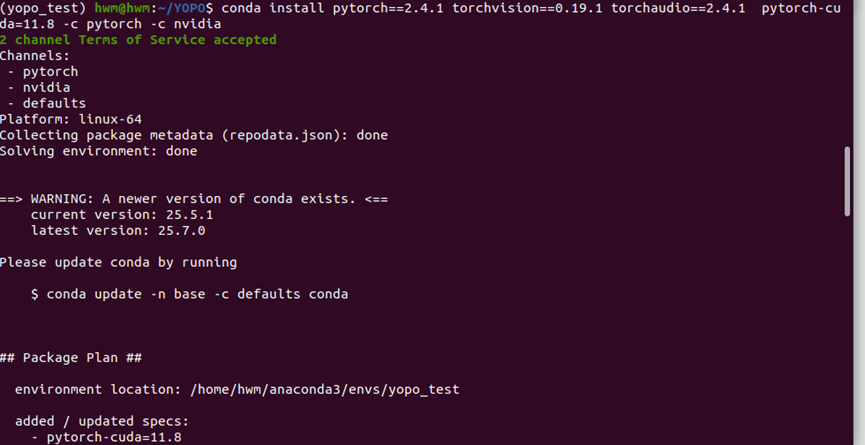

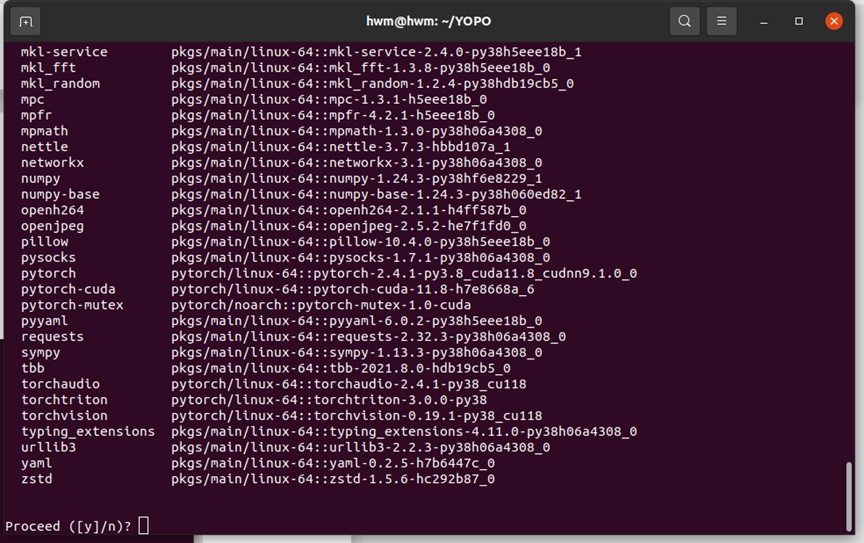

conda install pytorch==2.4.1 torchvision==0.19.1 torchaudio==2.4.1
pytorch-cuda=11.8 -c pytorch -c nvidia

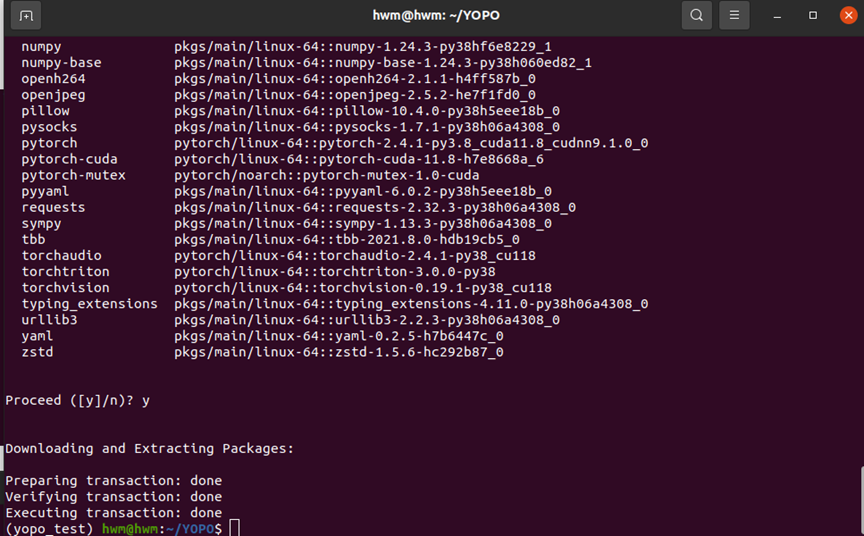

正常情况如下图：

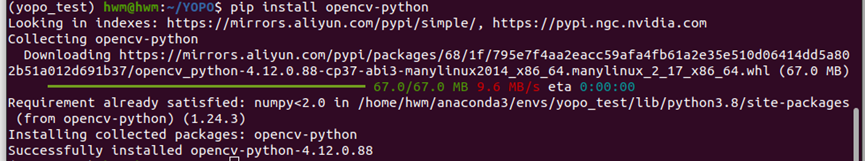

安装opencv-python

pip install opencv-python

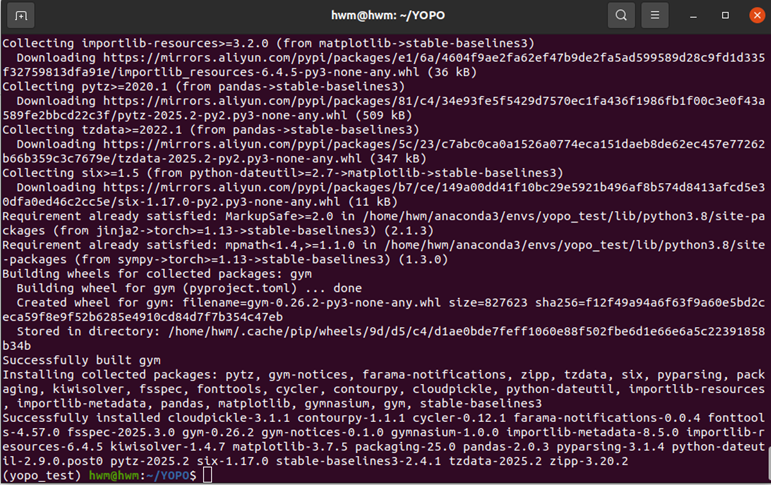

安装gym和stable-baseline3

pip install gym stable-baselines3

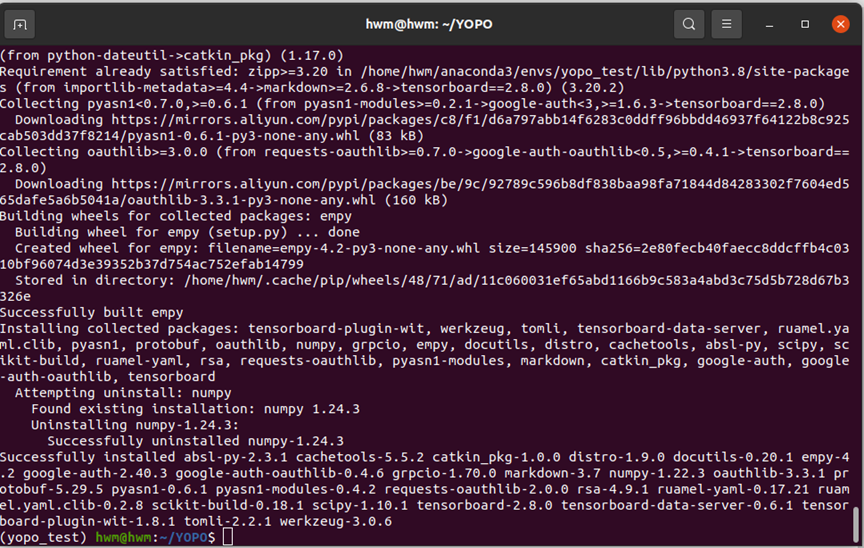

安装其他工具


pip install scipy==1.10.1 scikit-build==0.18.1 ruamel-yaml==0.17.21 numpy==1.22.3
tensorboard==2.8.0 empy catkin_pkg

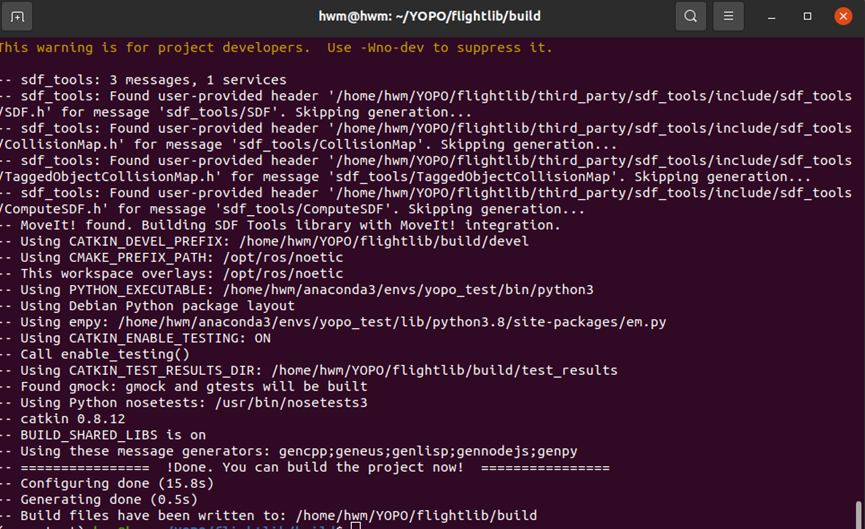

06 构建flightlib


conda activate yopo
cd YOPO/flightlib/build
cmake ..

07 编译flightlib

make -j4

注意事项

需要将arch和code修改为与自己电脑显卡和CUDA版本适配的参数。

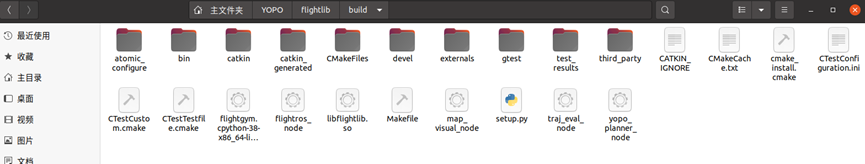

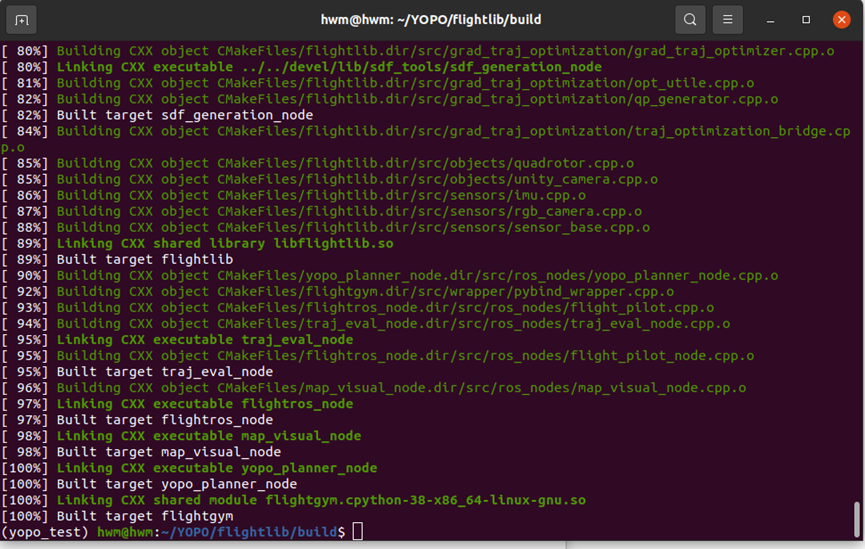

编译后如下图：

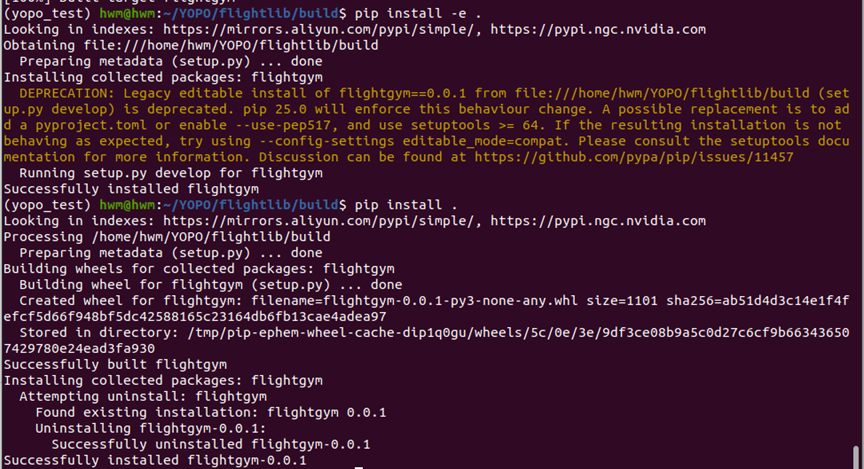

08 安装flightgym


cd YOPO/flightlib/build
pip install -e .
Pip install .

09 配置flightpolicy模块


echo "export PYTHONPATH=$PYTHONPATH:~/YOPO" >> ~/.bashrc
source ~/.bashrc

10 数据收集模块


cd ~/YOPO/run
conda activate yopo

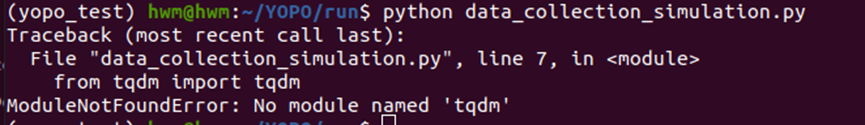

python data_collection_simulation.py

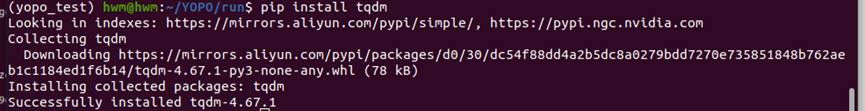

安装tqdm:

pip install tqdm

问题解决

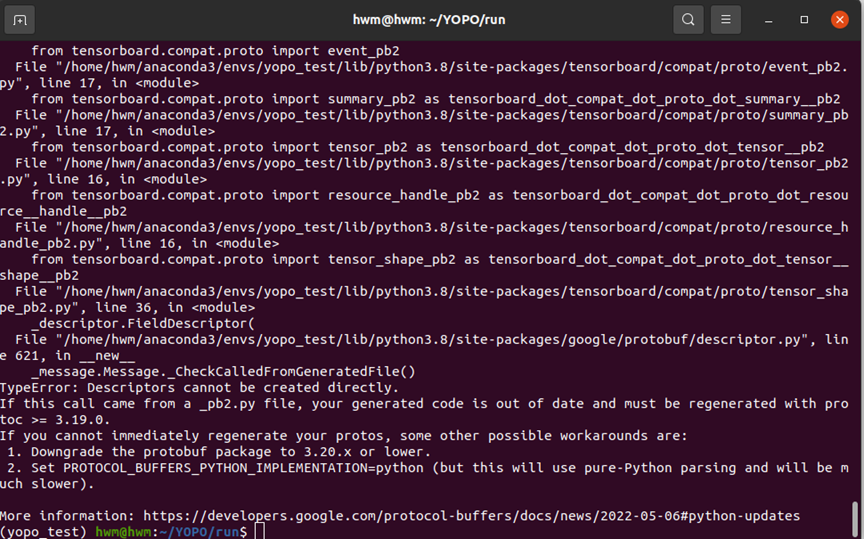

安装好后再次报错如下：

表示protobuf版本不兼容

解决方法：

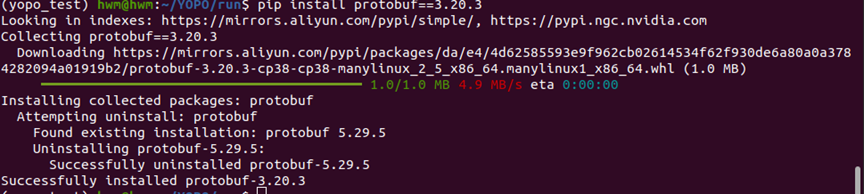

pip install protobuf==3.20.3

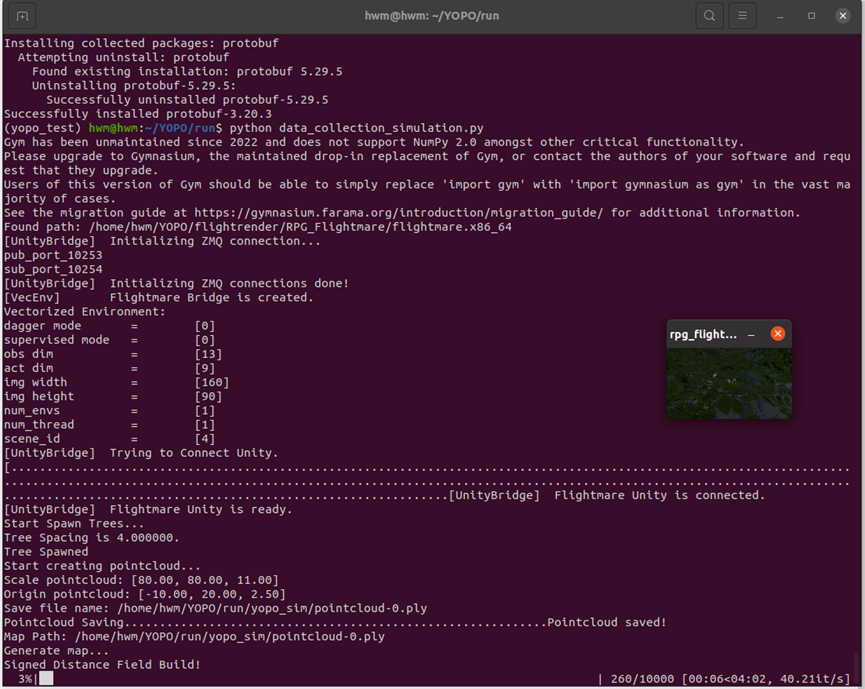

数据收集过程如下:

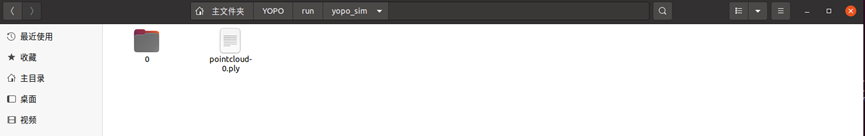

收集完成如下所示：

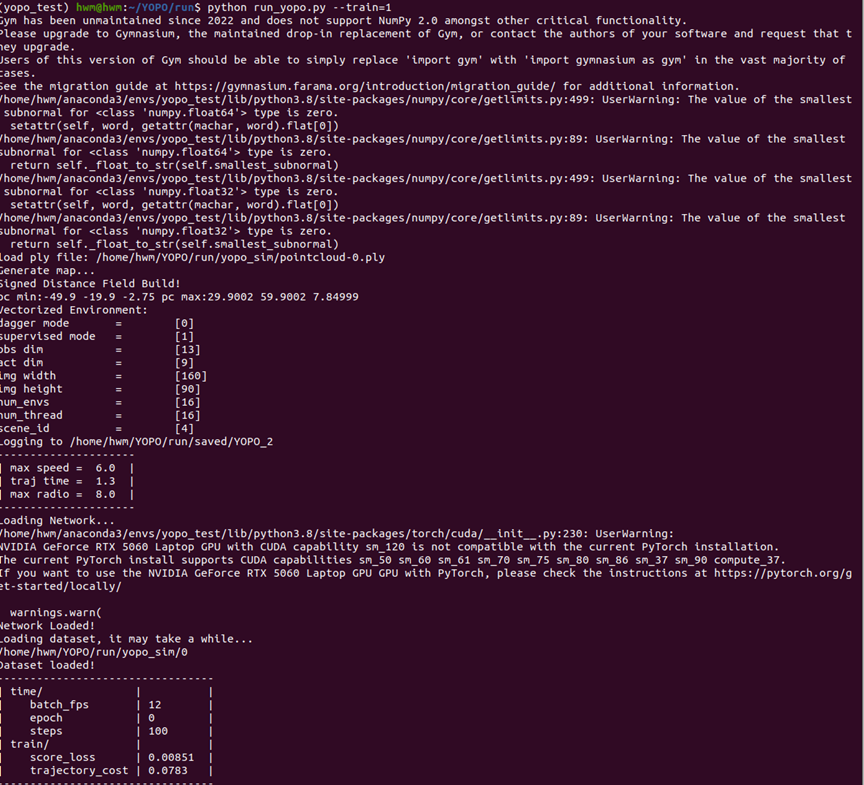

11 模型训练


cd ~/YOPO/run
conda activate yopo
python run_yopo.py --train=1

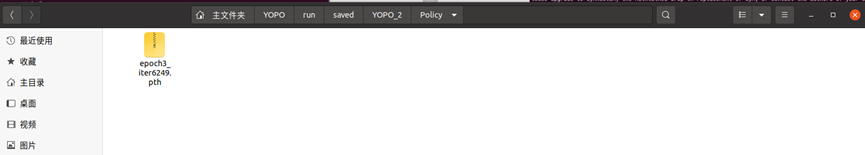

训练完成后模型保存如下：

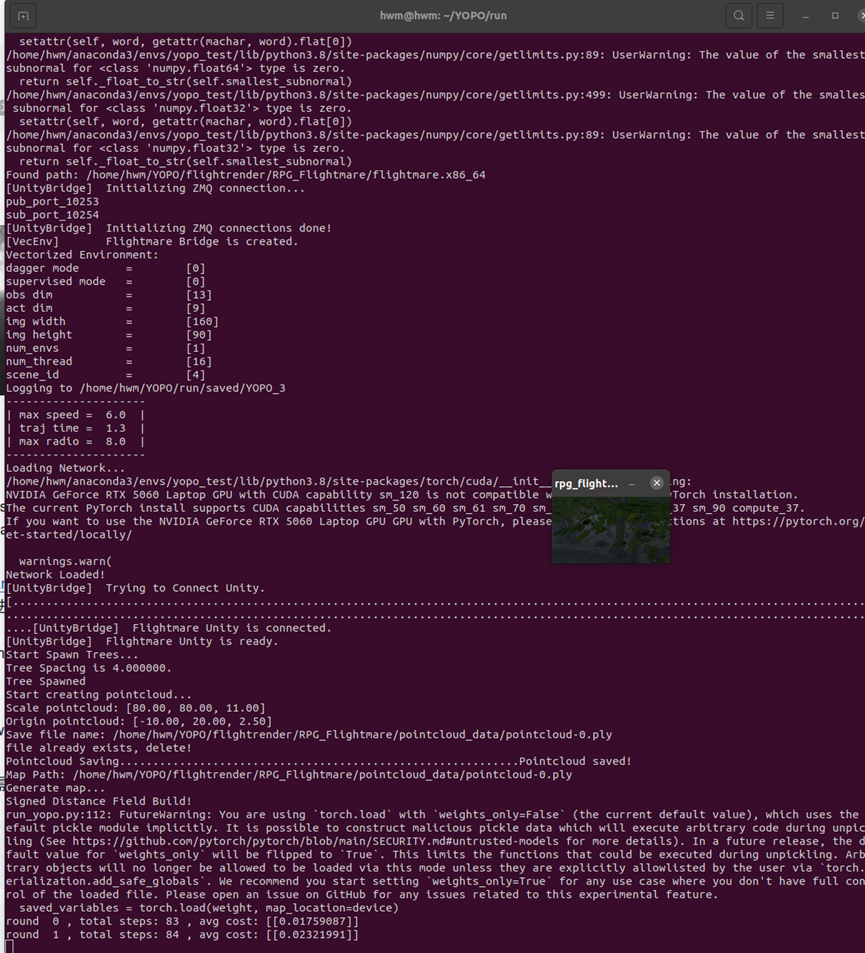

12 测试1

无需动力学模型和控制器即可测试


cd ~/YOPO/run
conda activate yopo
python run_yopo.py --train=0 --render=1 --trial=1 --epoch=0 --iter=0 --supervised=0

编译控制器

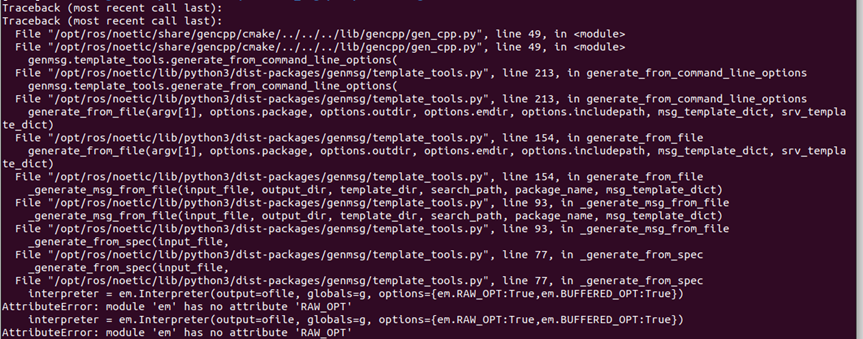

报错如下：

原因：empy不兼容

解决方法:

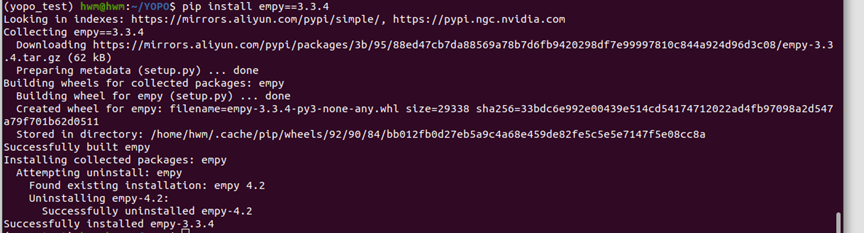

pip install empy==3.3.4

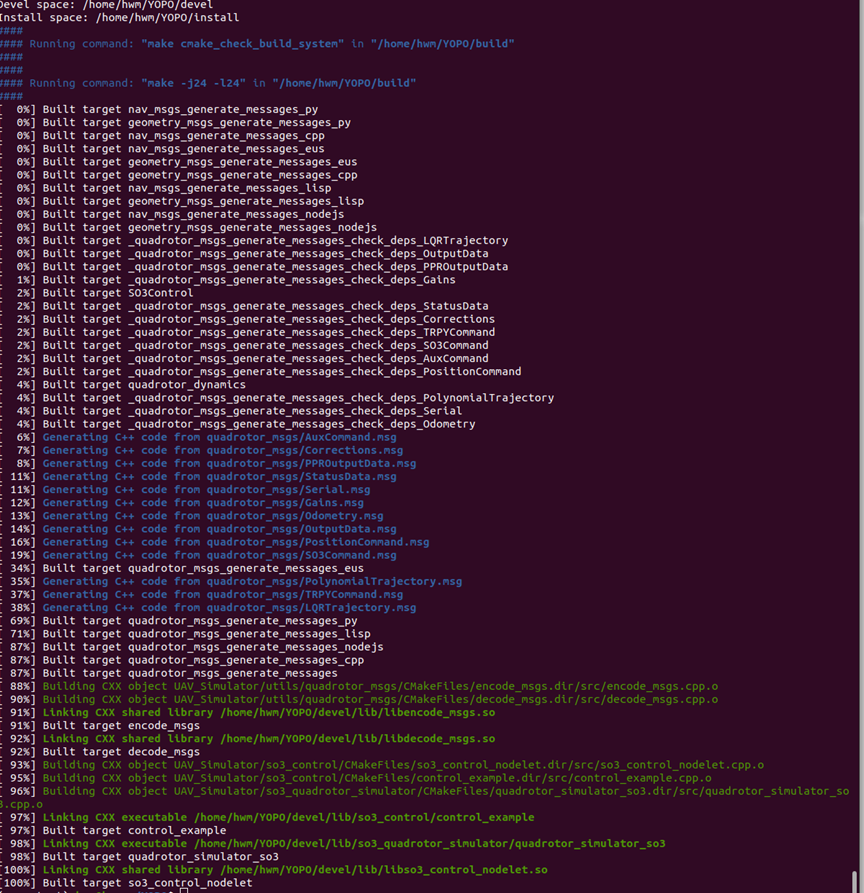

安装好后重新编译

13 测试2

使用动力学模型和控制器进行测试

每一个下划线都在一个终端中执行，需要多个终端。


使用 Unity 和 ROS 接口启动模拟环境:
cd ~/YOPO/flightrender/RPG_Flightmare./flightmare.x86_64
------------------------------
cd ~/YOPO/flightlib/build
./flightros_node
------------------------------------------------------
 启动控制器cd ~/YOPO source devel/setup.bashroslaunch so3_quadrotor_simulator simulator.launch
-----------------------------------------------------------------------------
加载模型开始规划：
cd ~/YOPO/runconda activate yopo
python test_yopo_ros_new.py
---------------------------------------------------
启动Rviz可视化
cd ~/YOPO/
rviz -d yopo.rviz
-------------------------------------------------------
启动可视化地图
cd ~/YOPO/flightlib/build
./map_visual_node

问题解决

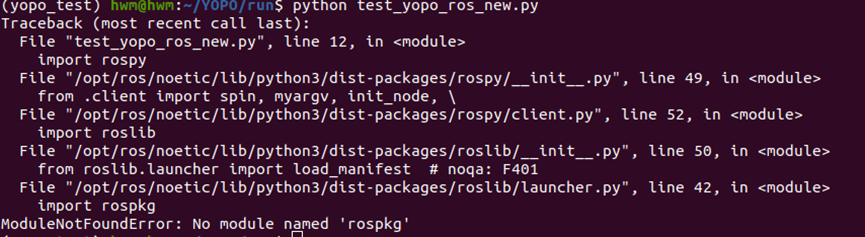

报错如下：
